2. 직류 송전계통의 구성

1. 송배전 계통의 구성

1.3 송전방식

1.3.2 직류송전방식





(1)  직류 송전 계통의 구성

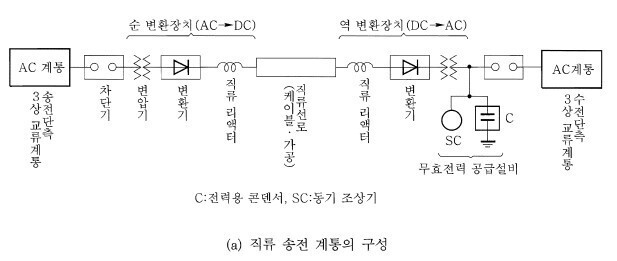

 직류 송전 계통은 일반적으로 그림 1.4에 나타낸 바와 같이 교류 계통-교류·직류 변환소-직류 송전선-직류·교류 변환소-교류 계통처럼 구성되고 있다.

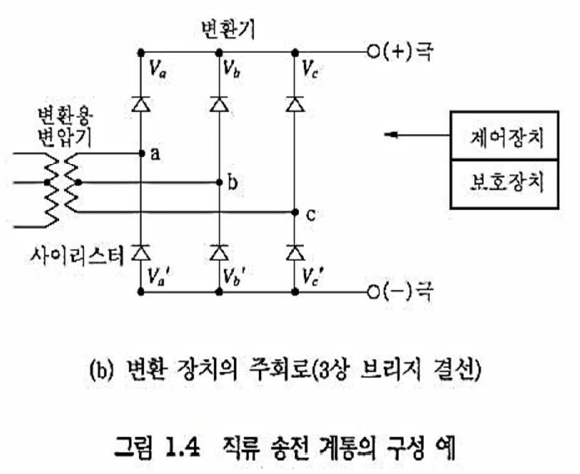

 송전단측에서의 순변환소에서는 교류 계통의 전력을 변환용 변압기로 변환에 적합한 전압으로 변압하고 변환기로 교류를 직류로 순변환한다. 변환기는 그림 1.4(b)에 나타낸 것처럼 사이리스터 밸브를 3상 브리지 결선해서 구성하고 있다.

 변환기를 구성하고 있는 사이리스터 밸브의 기본적인 기능은 각 밸브암의 양극과 음극 간에 순방향의 주회로 전압이 인가되어 있는 주기에는 게이트에 점호 펄스를 인가하면 직시에 통전상태로 되지만 양극과 음극 간의 전압이 역방향으로 되면 주회로 전류를 차단하게 된다. 점호 펄스를 내는 시기를 적절히 제어함으로써 순변환 (교류→직류), 역변환(직류→교류), 사고 전류 차단 등을 할 수 있다.

 변환기에 의해 교류로부터 직류로 변환된 전력은 직류 리액터로 직류 전압의 맥동분을 평활화해서 직류로 송전하게 된다. 수전단측의 역변환소에서는 다시금 직류 리액터를 통과시킨 다음 변환기로 직류를 교류로 역변환하고 변환용 변압기로 교류 계통의 전압으로 변압해서 송전한다. 또한 변환기에서 교류를 직류 또는 직류를 교류로 변환할 경우, 각각 60 [%] 정도의 진상 무효전력을 공급해주어야 하기 때문에 그 공급원으로서 필요에 따라 조상설비(전력용 콘덴서(SC)  또는 동기 조상기(RC))가 설치된다.
