5. 전기 방식별 송전전력 비교

1. 송배전 계통의 구성

1.3 송전방식

1.3.3 교류송전방식





전기 방식별 송전전력 비교

 교류 방식에는 단상, 3상 등 여러 가지가 있으나, 전선 한 가닥당의 송전 전력이 크다는 것, 회전 자계를 쉽게 얻을 수 있어서 회전 기기의 사용이 편리하다는 것, 그리고 3 상분을 합계한 송전 전력의 순시값이 일정해서 단상처럼 맥동하지 않는다는 것 등의 이유에서 3상 3선식이 일반적으로 많이 쓰이고 있다.

 각종 전기 방식에서 회로 중의 최대 선간 전압 V [V], 선로 전류 I [A] 및 역률 cosΦ 를 일정하다고 할 때, 전선 한 가닥당의 송전 전력 P [W]는 표 1.2처럼 되어 교류 3상 3선식이 가장 유리하다는 것을 알 수 있다. 이 때문에 송전에서는 3상 3선식이 채용되고 있으며 또한 배전에서도 고압선 및 동력용 전압선에 이 방식이 사용되고 있다.

 이밖에 3상 4선식과 단상 3선식은 같은 회선에서 선간 전압과 상정압 한 번에 이용할 수 있기 때문에 배전에서 많이 채용되고 있다.



표 1.2 각종 전기 방식에 의한 전송 전력

전기 방식		송전 전력 (P)	전선 한 가닥당의 송전 전력		비고
			송전 전력(P₂)	직류 2선식을 100[%]로한 백분율(p)
직류 2 선식		VI	VI/2	100
교류 방식	단상 2선식	VIcosφ	VIcosφ/2	100
	단상 3선식	VIcosφ	VIcosφ/3	66.6	중성선은 외선과 같은 굵기
	2상 4선식	2VIcosφ	VIcosφ/2	100
교류 방식	2상 3선식	2VIcosφ	√2VIcosφ/3	94	중성선은 외선과 같은 굵기
	3상 3선식	√3VIcosφ	√3VIcosφ/3	115
	3상 4선식	√3VIcosφ	√3VIcosφ/4	87	중성선은 외선과 같은 굵기
	4상 4선식	2VIcosφ	VIcosφ/2	100	Y결선 또는 Δ결선
	대칭 n상 n선식	nVIcosφ/2	VIcosφ/2	100	n은 짝수,  Y결선 또는 Δ결선

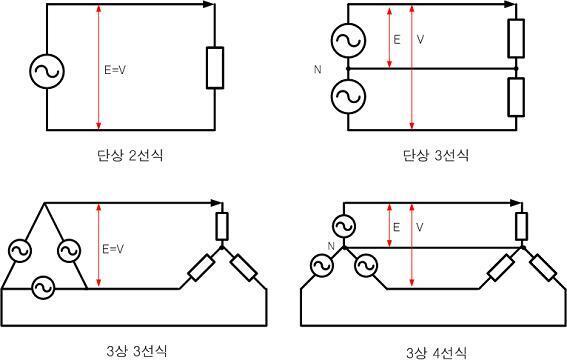

그림 1.9 각종 전기 방식 결선도
